::Последовательность разбоки моноблока iMac

Сегодня к нам в лабораторию попал моноблок iMac модели А1312, хотя, в данном случае, это не принципиально, и описанная инструкция применима ко всем последним моноблокам от Apple. Внешний вид устройства приведен на фото ниже.

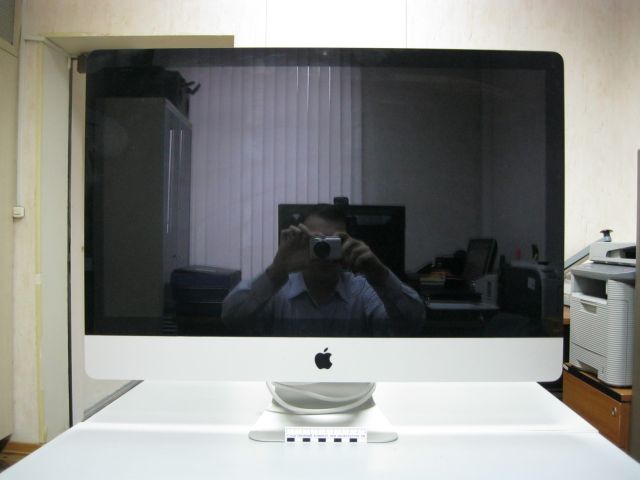

Моноблок Apple iMac A1312 вид спереди

Во встречающихся в Интернете рекомендациях (в основном из специализированных сервисов Apple) описана процедура разборки и сборки данного вида моноблоков с использованием большого количества специальных инструментов и устройств. Также много и интересно написано о сложности разборки. В данном материале мы попытаемся развеять этот миф, зато в очередной раз подтвердим информацию о слабой ремонтопригодности девайсов от Apple. Для начала следует отметить, что если Вы хотите только увеличить объем оперативной памяти Вашего моноблока iMac, то проводить описанную ниже процедуру разборки нет необходимости. Доступ к снятию/установке модулей памяти можно получить отвинтив крышку на нижнем торце корпуса моноблока (держится на двух винтах).

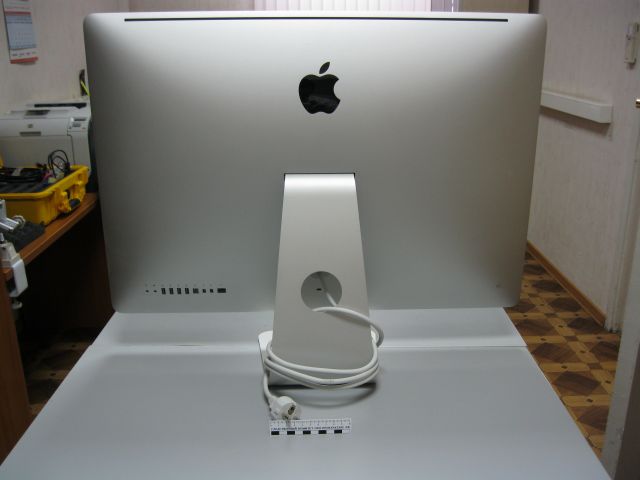

Моноблок Apple iMac A1312 вид сзади

А для остальных - продолжим наше повествование. При внешнем осмотре мы обнаруживаем, что корпус моноблока выглядит неразборным. Интернет пестрит информацией о том, что для начала нужно каким-то образом снять защитное стекло экрана. И даже приводится масса способов - от хитроумных присосок (которыми пользуются мойщики стеклянных окон небоскребов) до сантехнических вантусов. Всем этим нужно присосаться к стеклу, а уж затем его отодрать. Способ хорош, но у него есть один маленький недостаток - наверняка те, кто описывают подобную процедуру, никогда не пытались проделать что-то подобное в реальной жизни. Мы же, как всегда, пойдем своим путем, и нам снова понадобится универсальный и самый необходимый инструмент любого настоящего компьютерного эксперта – ланцет. Аккуратно просовываем его между корпусом и защитным стеклом экрана...

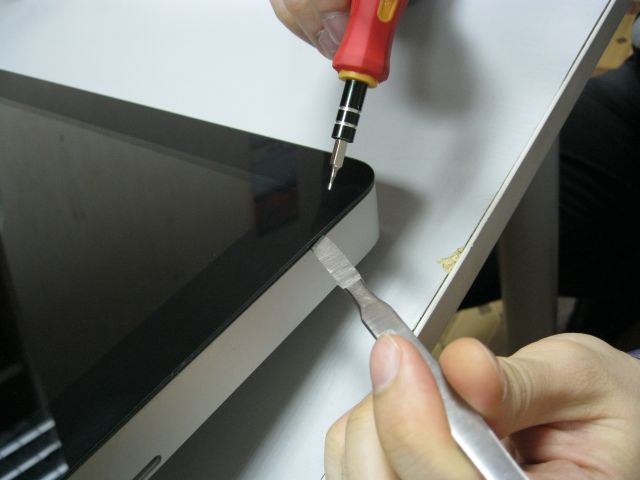

Моноблок Apple iMac просовываем скальпель под защитное стекло экрана

... и постепенно расширяя отверстие просовываем в зазор какие-либо немагнитные предметы - например пластиковую линейку.

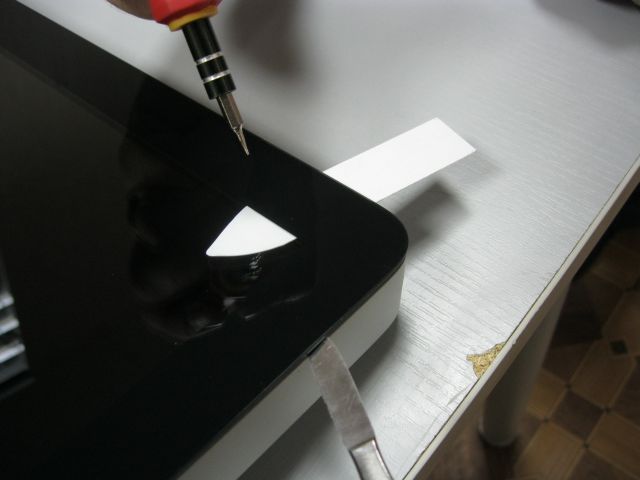

Моноблок Apple iMac расширяем отверстие

Еще больше расширив отверстие просто поднимаем крышку. Дело в том, что по контуру защитного стекла проходит металлическая рамка, а само стекло, таким образом, держится на корпусе только за счет расположенных сверху и снизу корпуса магнитов.

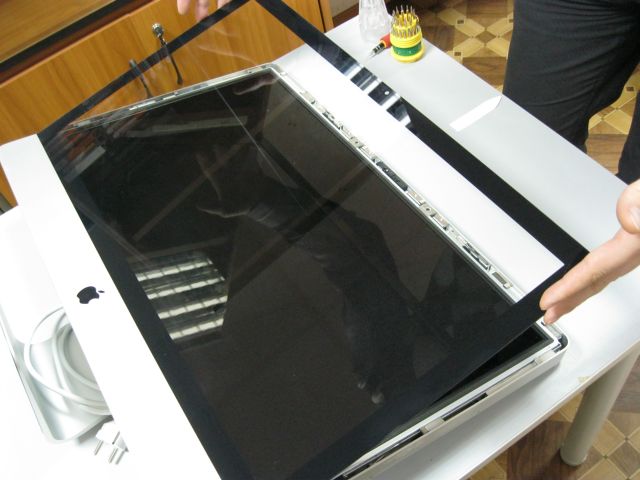

Моноблок Apple iMac снимаем защитное стекло

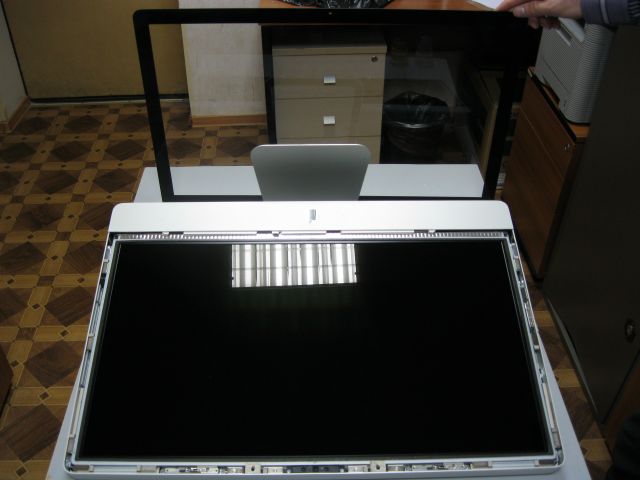

Полностью убрав защитное стекло мы обнаруживаем под ним матрицу экрана (кстати, в нашем случае это была LG), и с удивлением понимаем, что наш моноблок уже больше никогда не будет так замечательно показывать как раньше - ведь пока мы будем проводить остальные разборные процедуры на матрицу и защитное стекло обязательно осядет пыль. А при попытке ее удалить могут остаться неприятные следы и разводы.

Моноблок Apple iMac без защитного стекла

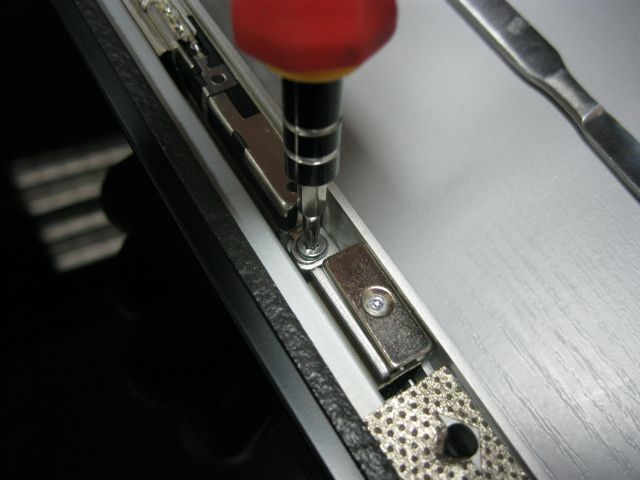

Теперь необходимо снять матрицу экрана. Она держится на винтах, расположенных по бокам корпуса. Винты сверху корпуса держат не ее, а магниты. Кстати, нам понадобится не обычная, а шестигранная отвертка.

Моноблок Apple iMac откручиваем винты

Открутив все винты снова просовываем в зазор между корпусом и матрицей ланцет. Потихоньку увеличиваем зазор, приподнимая матрицу, при необходимости отклеиваем наклейки по бокам экрана.

Моноблок Apple iMac расширяем зазор

Наконец матрица приподнимается над корпусом.

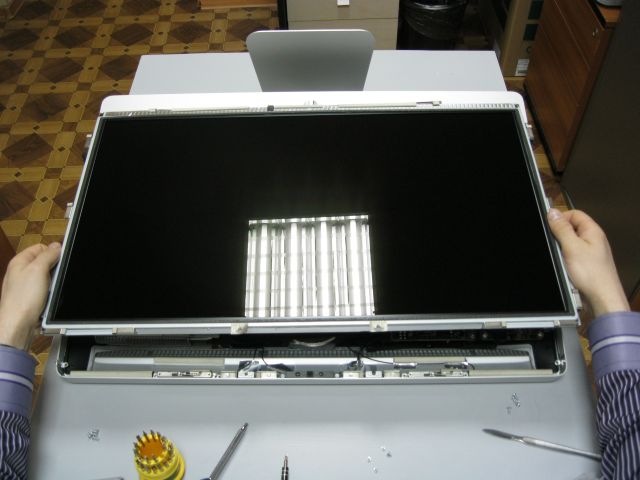

Моноблок Apple iMac приподнимаем матрицу

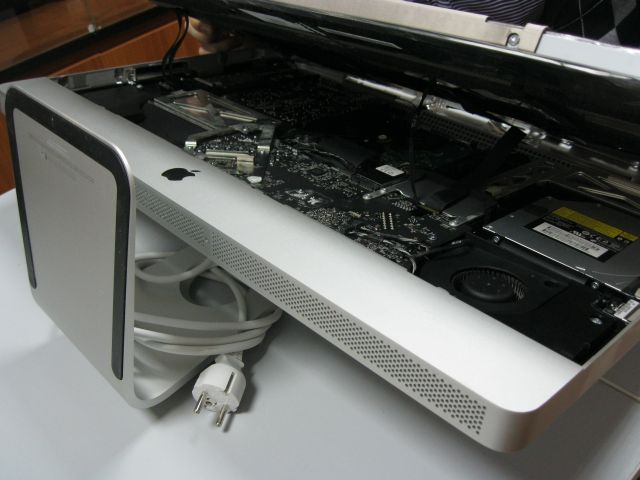

Но она все еще соединяется с корпусом несколькими шлейфами.

Моноблок Apple iMac соединение матрицы с корпусом

Шлейфы лучше отсоединять уперев матрицу в верхний край корпуса и подобравшись к шлейфам со стороны подставки корпуса. Сначала отсоединяем два шлейфа справа. Первый...

Моноблок Apple iMac отсоединяем первый правый шлейф

... и второй.

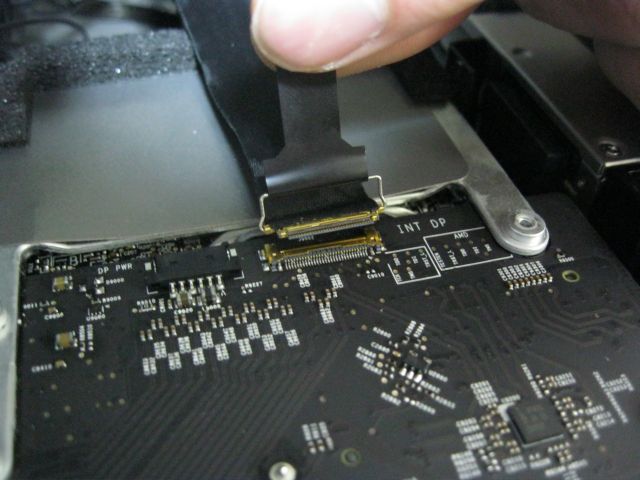

Моноблок Apple iMac отсоединяем второй правый шлейф

Затем отсоединяем два левых шлейфа.

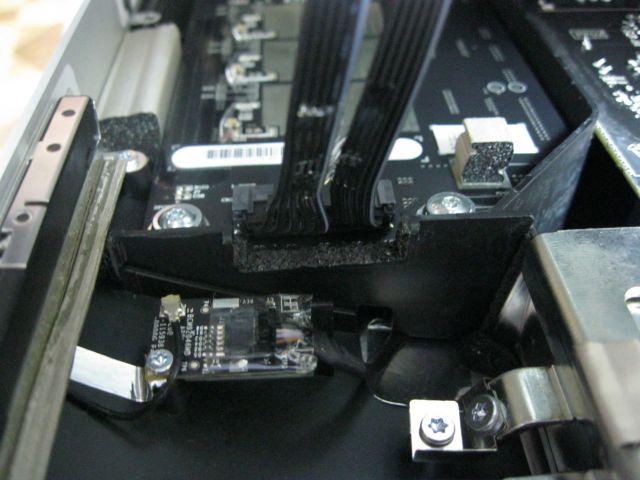

Моноблок Apple iMac отсоединяем два шлейфа слева

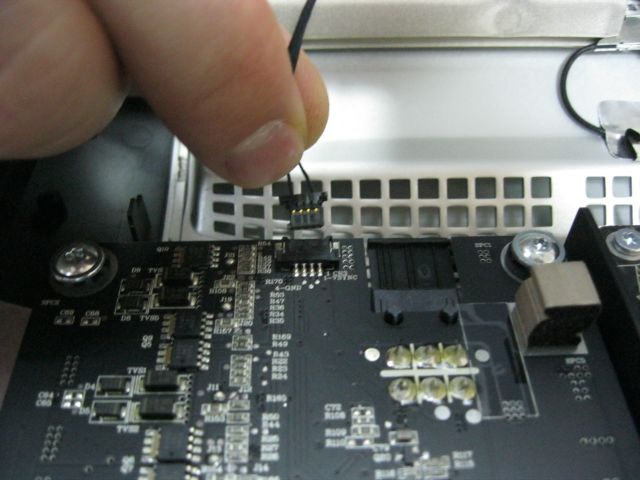

Теперь можно существенно приподнять матрицу и отключить последний шлейф там же слева - почти возле верхней крышки корпуса.

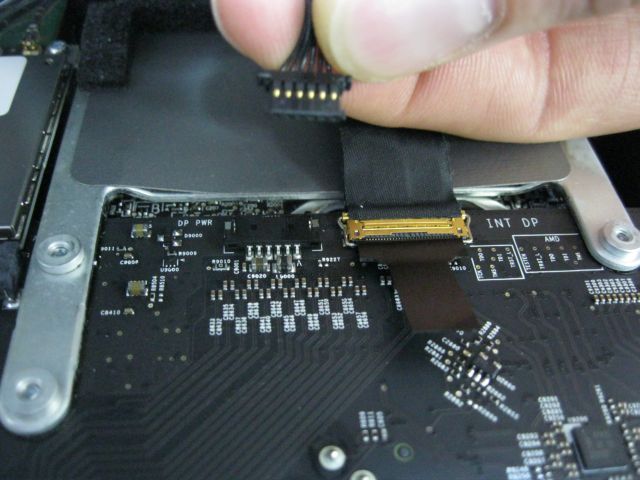

Моноблок Apple iMac отсоединяем последний шлейф матрицы

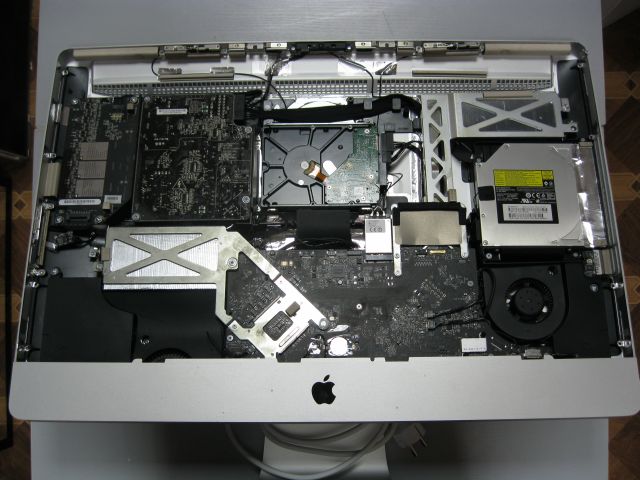

Сняв матрицу мы наконец видим все внутренности моноблока iMac.

Моноблок Apple iMac электронная плата, жесткий диск и другие элементы

Что интересно - сняв жесткий диск мы обнаруживаем секрет подсветки эмблемы яблока на тыльной стороне корпуса моноблока а также то, что магниты, крепящие ранее снятое нами защитное стекло подпитываются электричеством.

Моноблок Apple iMac без жесткого диска

В заключение следующая подмеченная особенность. Как Вы уже, наверное, заметили, моноблок от Apple не регулируется по высоте и не поворачивается. Можно только изменять наклон монитора. При этом указанная особенность реализована не с помощью каких-либо винтов, а за счет прекрасно расположенного центра тяжести всей конструкции. Так вот, если заменить жесткий диск на какой-либо другой с несколько отличающимися весовыми характеристиками, то мы потеряем и эту возможность регулировки.

На сегодня это все. Удачи в разборке интересных девайсов!
