::Последовательность разбоки ультрабука Lenovo U310

Сегодня к нам в лабораторию попал ультрабук Lenovo U310, упорно считающийся во всех прочитанных нами обзорах неразборным. Более того, в некоторых статьях встречались высказывания о чрезвычайной сложности разборки данного ультрабука, а также необычайной плотности расположения компонентов внутри него. В результате, как указывали некоторые авторы, даже встречаются случаи поломки данного ультрабука в результате неаккуратной разборки. Чтобы развенчать все эти мифы, а также в помощь практическим работникам и написана нижеследующая статья.

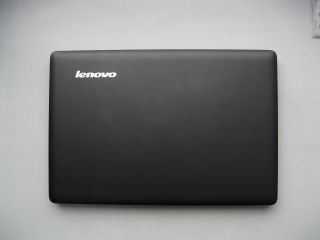

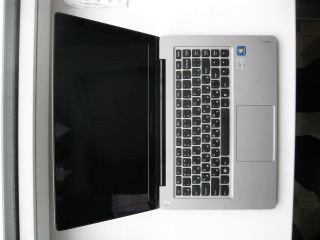

Ультрабук Lenovo U310 вид сверхуУльтрабук Lenovo U310 в раскрытом виде

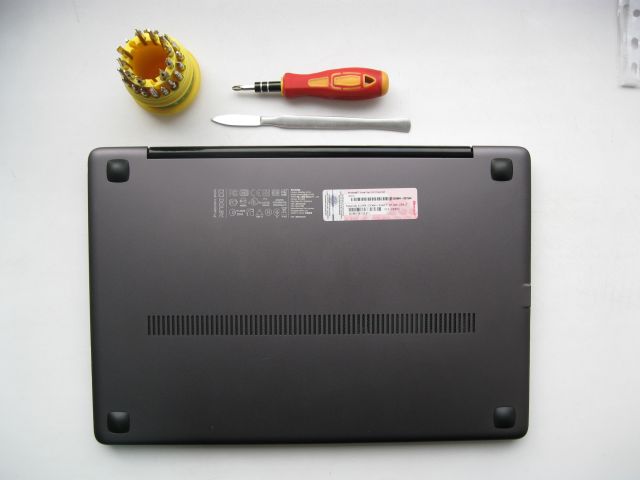

Итак, первое впечатление от ультрабука скорее негативное – да, он тонкий, но нам встречались и более тонкие ноутбуки, а уж в классе ультрабуков точно хотелось бы чего-то потоньше. А в остальном… он слишком тяжелый и габаритный для модели с 13-дюймовым экраном. Но мы отвлеклись. Перевернув Lenovo U310, на тыльной стороне корпуса мы обнаруживаем полное отсутствие каких-либо винтов, зато видим четыре симпатичные резиновые ножки.

Ультрабук Lenovo U310 вид снизу

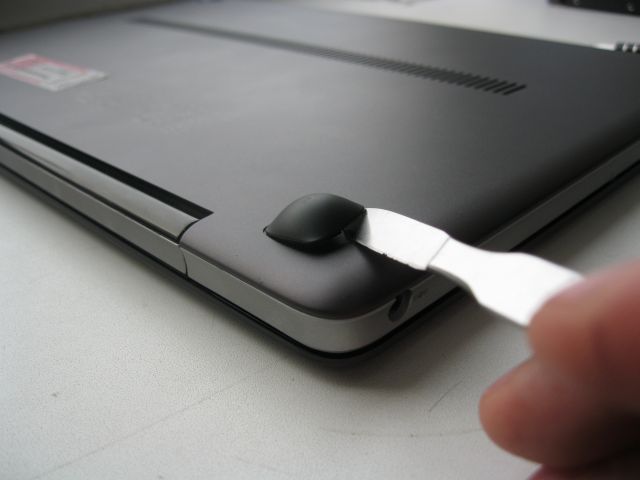

Вооружившись универсальным и самым необходимым инструментом любого настоящего компьютерного эксперта – ланцетом, мы аккуратно поддеваем основание ножки…

Ультрабук Lenovo U310 снимаем резиновые ножки

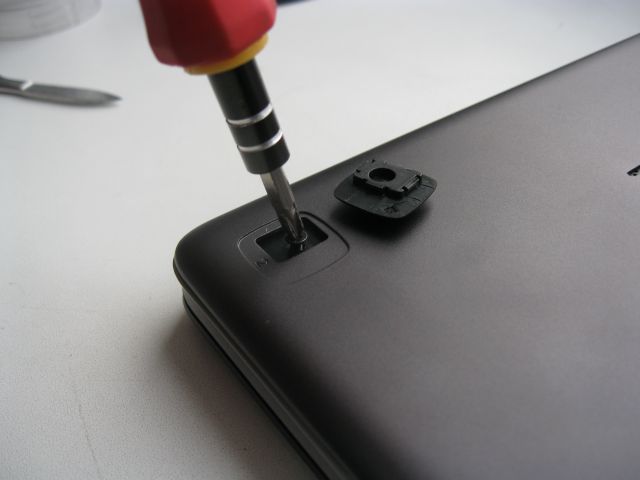

И вуаля. Перед нами соединительные винты, удерживающие нижнюю крышку корпуса.

Ультрабук Lenovo U310 откручиваем винты

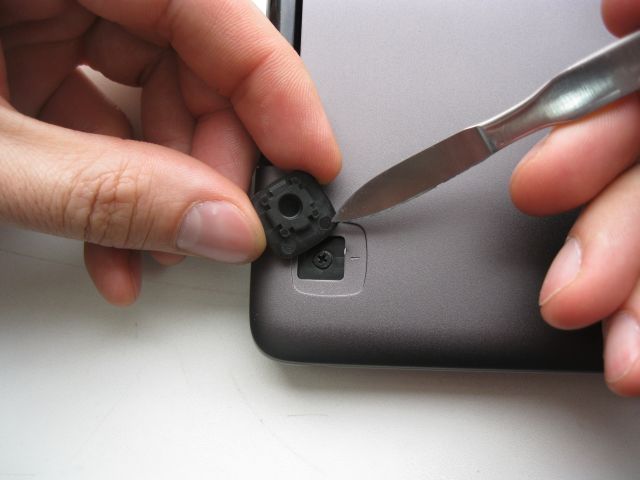

Обратите внимание – все резиновые ножки различаются по креплению, а посему пронумерованы, как и посадочные места в крышке корпуса, куда они устанавливаются.

Ультрабук Lenovo U310 нумерация посадочных мест резиновых ножек

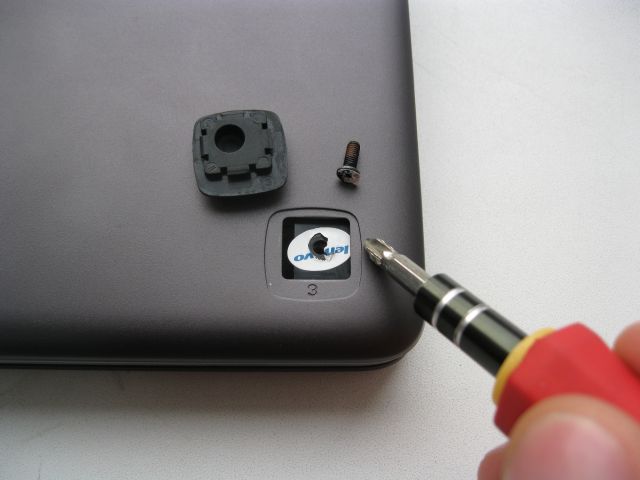

Крепежные винты расположены под всеми четырьмя ножками, а один из них даже заклеен защитной наклейкой от Lenovo. Видимо, разрушив ее мы лишаемся гарантии производителя.

Ультрабук Lenovo U310 гарантийная наклейка

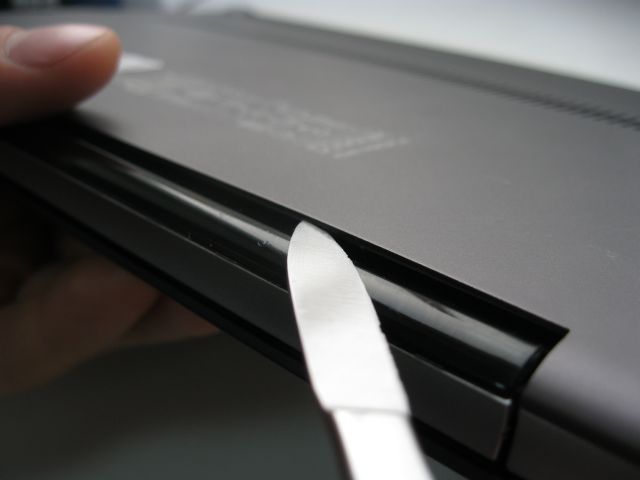

Открутив все винты мы обнаруживаем, что нижняя крышка по-прежнему плотно держится на корпусе. И здесь нам на выручку снова приходит ланцет. Аккуратно просовываем его в щель между крышкой и боком корпуса с той стороны, где к корпусу ультрабука крепится монитор и поддеваем крышку, постепенно увеличивая зазор.

Ультрабук Lenovo U310 поддеваем нижнюю крышку

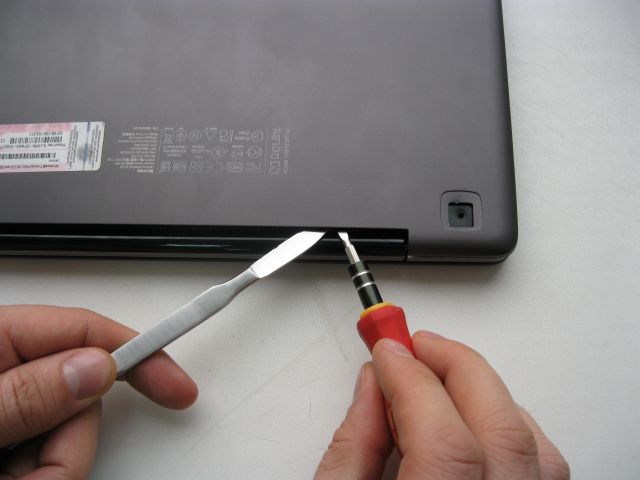

Когда щель становится достаточной, помещаем в нее плоскую отвертку.

Ультрабук Lenovo U310 расширяем отверстие и вставляем отвертку

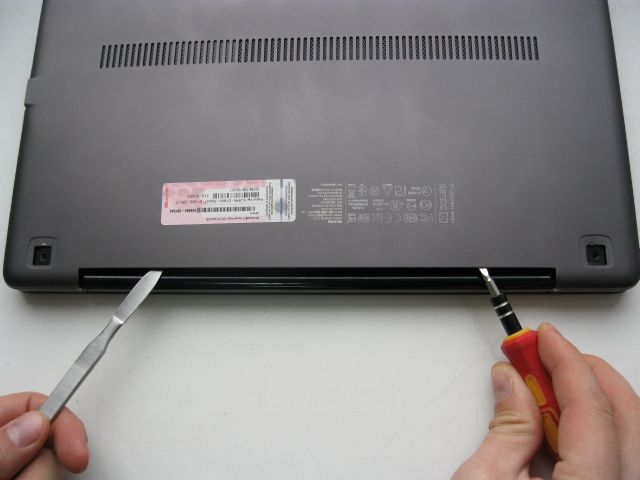

Далее потихоньку перемещаем ланцет вдоль этой же стороны крышки, отжимая пластиковые защелки.

Ультрабук Lenovo U310 освобождаем крепления крышки

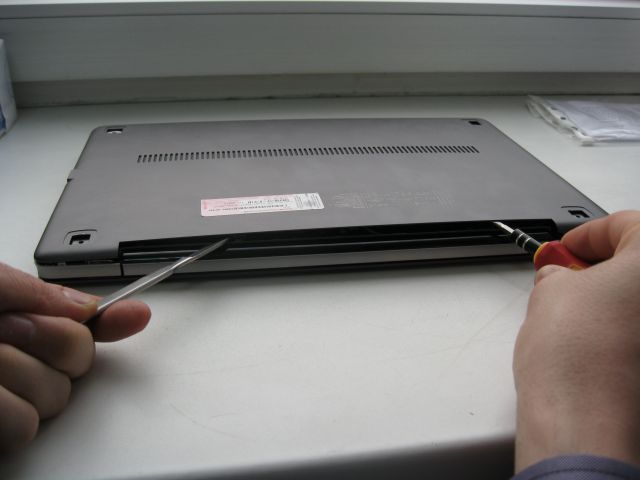

Главное не торопиться, прикладывать минимальные усилия, и тогда крышка корпуса сначала освободится с одной стороны,

Ультрабук Lenovo U310 приподнимаем нижнюю крышку

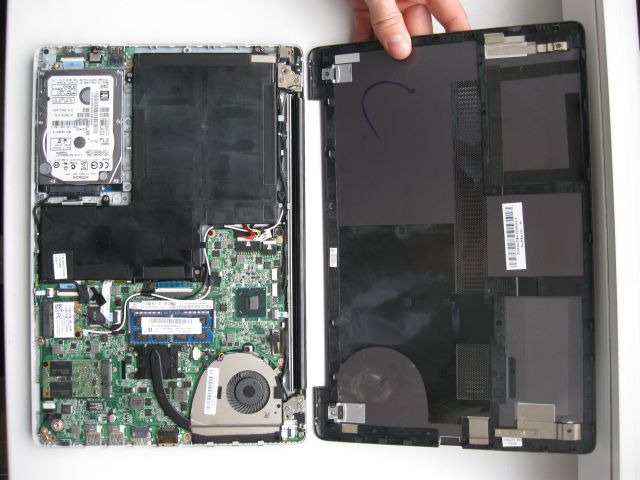

а потом, перемещая ланцет, мы освободим ее от всех защелок.

Ультрабук Lenovo U310 снимаем нижнюю крышку

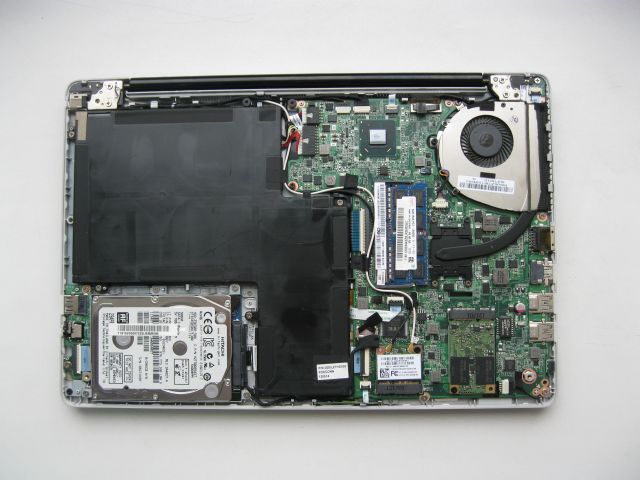

Как видим – внутри нет ничего необычного. Никаких ультрабучных технологий, за которые, собственно, с нас и требуют больших денег.

Ультрабук Lenovo U310 вид комплектующих изнутри

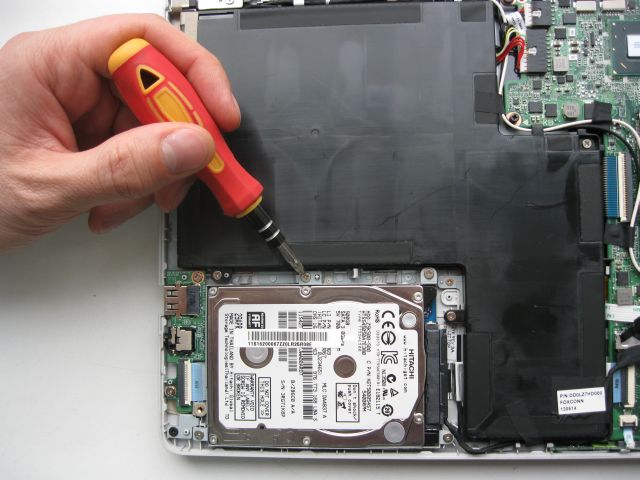

Материнская плата, процессор и система охлаждения обычной ноутбучной конфигурации. Стандартные модуль памяти и жесткий диск размером 2.5 дюйма. А высокая автономность работы достигнута за счет удаления DVD-привода, на освободившееся от которого место и удалось установить аккумуляторную батарею больших габаритных размеров.

Ультрабук Lenovo U310 жесткий магнитный диск

В заключение хочется намекнуть производителю, что непонятно, зачем нам всем нужно покупать такие ультрабуки, если их стоимость выше, чем у аналогичных ноутбуков, начинка точно такая же, а доступ к внутренностям (для ремонта или модернизации) искусственно затруднен.

На сегодня это все. Удачи в разборке интересных девайсов!
